适用于触发测量和扫描测量的通用型坐标测量机 (CMM) 控制器。
已知工件的适应性扫描技术：
■ 标准规格
- 未提供
| 功能/规格 | UCC T3-2 | UCC T3 PLUS | UCC S3 | UCC T5 | UCC S5 | UCC2-2 |
|---|---|---|---|---|---|---|
| TP200/SCR200接口 | ■ | ■ | ■ | - | - | ■ |
| SP600接口 | - | - | ■ | - | - | ■ |
| SP25M接口 | - | - | ■ | - | - | ■ |
| SP80接口 | - | - | - | - | - | 通过接口卡 |
| PH10接口 | - | ■ | ■ | - | - | 通过接口卡 |
| PH20接口 | - | - | - | ■ | - | 通过接口卡 |
| REVO接口 | - | - | - | - | - | 通过接口卡 |
| REVO-2接口 | - | - | - | - | ■ | - |
| 控制的坐标测量机轴数量 | 3 | 3 | 3 | 3 | 3 | 4（XYZ + 1附加轴） |
| 可配置的附加轴（转台、双光栅、双驱动） | 需要第二个SPA3 | 需要第二个SPA3 | 需要第二个SPA3 | 需要第二个SPA3 | 需要第二个SPA3 | 通过接口卡配置其他轴 |
| SPA（伺服功率放大器）兼容性 | SPA3 | SPA3 | SPA3 | SPA3 | SPA3 | SPA3、SPA2-2 |
| 模拟SPA输出±10 V | - | - | - | - | - | ■ |
| 温度传感器输入 | - | 16 | 16 | 16 | 16 | 24，通过接口卡 |
| 与现有子卡兼容 | - | - | - | - | - | ■ |
| 最大实时数据扫描速率 | - | - | SP25M：2000点/秒 | - | REVO-2：4000点/秒 |
REVO：4000点/秒 SP25M：2000点/秒 |
| 一体化交流电源 | - | - | - | - | - | ■ |
| 外部直流电源 | ■ | ■ | ■ | ■ | ■ | - |
| 自由坐标测量机I/O | 2个输入 + 1个输出 | 2个输入 + 1个输出 | 2个输入 + 1个输出 | 2个输入 + 1个输出 | 2个输入 + 1个输出 | 6个输入 + 7个输出 |
| 功能/规格 | UCC T3-2 | UCC T3 PLUS | UCC S3 | UCC T5 | UCC S5 | UCC2-2 |
| UCC T3-2 | UCC T3 PLUS | UCC S3 | UCC T5 | UCC S5 | UCC2-2 | |
|---|---|---|---|---|---|---|
| 宽 | 440 mm（19 in外壳） | 440 mm（19 in外壳） | 440 mm（19 in外壳） | 440 mm（19 in外壳） | 440 mm（19 in外壳） | 435 mm（19 in外壳） |
| 高 | 44 mm (1U) | 44 mm (1U) | 44 mm (1U) | 44 mm (1U) | 44 mm (1U) | 127 mm (3U) |
| 深 | 180 mm | 180 mm | 180 mm | 180 mm | 180 mm | 330 mm |
| 重量 |
2.1 kg (4 lb 10 oz) |
2.6 kg (5 lb 12 oz) |
2.6 kg (5 lb 12 oz) |
2.1 kg (4 lb 10 oz) |
2.1 kg (4 lb 10 oz) |
8 kg (17 lb 10 oz) — 不含电缆和可选线路板 |
以下信息适用于所有UCC控制器：
技术规格包括以下特点：
|
坐标测量机的轴（最多） |
4 |
|
光栅输入 |
直接支持雷尼绍RGH22、RGH24、RGH41和其他数字光栅 可通过外部接口支持模拟光栅 |
|
自由二进制I/O |
6个输入和7个输出为标准配置 |
|
操纵杆 |
各种操纵杆接口 |
|
测头接口 |
TP20、TP200/SCR200、SP600和SP25M接口为标准配置 |
|
外壳 |
19" 3U支架安装外壳，带有5个扩展槽和1个PCI槽 |
|
以太网 |
只需通过LAN跨接电缆即可使计算机与以太网连接 |
|
误差补正 |
内部 |

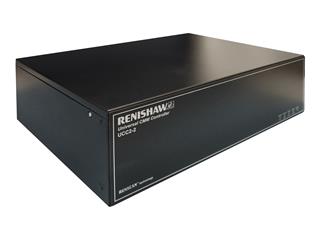

UCC2-2具有一系列兼容的扩充卡选项。
|
子卡 |
功能 |
|---|---|
|
PICS/RS232辅助产品接口 |
为UCC增加了两个RS232通信端口，并包括一个PIC兼容插头。该子卡为可选配置，可使基本测量系统的功能通过其他测头和/或附加的外围设备得到增强。 |
|
PH10 PLUS机动测座接口 |
PH10 PLUS测座和应用软件之间的接口，无需使用任何外部硬件且电缆用量极少。 |
|
SP80测头接口 |
用于UCC的插卡，可以操作SP80扫描测头。 |
|
附加轴 |
经配置，可与转台或双驱动接口配用。在一个控制器上可以安装一个以上的轴。 |
|
温度传感器 |
传统上，高精度测量只局限于可以控制温度，尽可能减小热误差影响的环境中。随着越来越多的坐标测量机制造商开始研发可适应车间恶劣环境的在线检测设备，对温度补偿功能的需求也在增加。 温度传感器输入可连接至UCC2-2中，配合使用温度补偿卡来进行机器和工件温度补偿，提高坐标测量机的精度。 |
