    雷尼绍球杆仪测试是什么

    分享到:
    点击次数:1653 更新时间:2017年08月09日14:35:39 打印此页 关闭

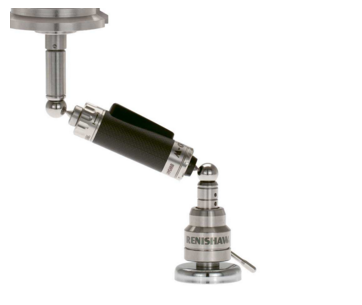

    雷尼绍QC20-W球杆仪系统包含:

    • 球杆仪本体(本质上是一个高精度伸缩式线性传感器,每端各有一个精密球)
    • 两个精密磁力碗座,一个磁力碗座连接在机床工作台上,另一个连接在机床主轴或主轴箱上。

    在使用中,传感器的精密球以三点机械定位的方式固定到磁性球碗上。当机床绕着工作台上的中心座运行预设定的圆轨迹时,此种安装方式使球杆仪可以测量机床半径的微小变化。

    采集的数据被发送到计算机上,雷尼绍的软件根据ISO 230-4、ASME B5.54等国际标准或雷尼绍自己的分析报告计算定位精度的总体测量值(圆度、圆度偏差)。该报告采用独特的数学分析方法,通过一组线性读数对诸多额外的单个机床误差进行诊断。数据以图形和数字的格式显示,用以帮助并支持故障诊断。
